(GENERALIDADES)
ELEMENTOS DE MANIOBRA O CONTROL
Los elementos de control o de maniobra son dispositivos que nos permiten abrir o
cerrar el circuito cuando lo necesitamos.
EJEMPLOS
INTERRUPTORES
Un interruptor (simple), permite abrir o cerrar un circuito y permanece en la misma posición hasta que volvemos a presionar.
Un interruptor doble o bipolar es un interruptor que abre y cierra dos circuitos al mismo tiempo.
PULSADORES
Un pulsador permite abrir o cerrar el circuito solo mientras estemos actuando sobre él. Cuando dejamos de presionar vuelve a su posición inicial.
Pulsador normalmente abierto (NA):
En el estado de reposo el circuito está abierto, y se cierra cuándo se presiona.
Pulsador normalmente cerrado (NC):
En el estado de reposo el circuito permanece cerrado, y se abre cuándo se presiona.
CONMUTADORES
Conmutadores 1 circuito varias posiciones:
Un conmutador es un elemento que establece una asociación entre una entrada y una salida de las múltiples que tiene. Esta conexión perdura en el tiempo, hasta que volvemos a accionar el conmutador. El conmutador de dos posiciones tiene 3 patillas. La conexión de en medio es la común, y las patillas A y B son las posibles salidas.
Conmutador doble o bipolar:
El elemento que puedes ver en la figura se trata de un conmutador 2 circuitos y dos posiciones (6 contactos). Consiste en dos conmutadores de dos posiciones que se activan al mismo tiempo.
INTERRUPTORES
Un microinterruptor o final de carrera es un componente que se acciona mediante una palanca empujada por un elemento en movimiento.
Según la forma de conectarlo, puede comportarse como conmutador o como pulsador, pudiendo seleccionar la posición inicial como normalmente abierta (NO o NA) o normalmente cerrada (NC).
Los símbolos que utilizaremos serán los mismos que los del conmutador y pulsadores, pero debemos indicar en el circuito que se trata de finales de carrera.
RELÉS
Uno relé es un interruptor automático controlado por la electricidad. Los relees permiten abrir o cerrar circuitos eléctricos sin la intervención humana.
El relé es el elemento que da la orden de que funcione el motor de una puerta automática, las luces de un semáforo, el motor de un ascensor, y multitud de sistemas automáticos.
Su funcionamiento es el siguiente:
Cuando se hace pasar corriente eléctrica a través de la bobina o electro imán , este genera un campo magnético a su redor, y atrae la armadura que, con su movimiento, hace que los contactos cambien de posición.
De esta manera estamos actuando sobre un conmutador por medio de la corriente eléctrica, sin contacto físico.
TUBOS Y ELEMENTOS DE CANALIZACIÓN DE ENERGÍA
Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos.Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones.La pintura utilizada en este tipo de bandejas es electrostática en polvo,
Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente. Los canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.
Diseñado especialmente para proteger y decorar el paso de cables de: telefonía,electricidad, megafonía, computadores, etc. por suelos de oficinas.Los dos modelos de Salva cables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.La canaleta es un canal montado sobre la pared con una cubierta móvil.
tiene una terminación más acabada. La canaleta decorativa se utiliza para colocar un cable sobre la pared de una habitación, donde quedaría visible de otra manera.Canal: una alternativa menos atractiva que la de la canaleta decorativa.Su principal ventaja, sin embargo, es que es lo suficientemente grande como para contener varios cables.
TUBO CORRUGADO
TUBO CORRUGADO LIBRE DE HALOGENOS
TUBO CORRUGADO FORRADO(FORROPLAST)
TUBO CANALIZACIÓN DOBLE PARED ROJO
TUBO FLEXIBLE ZAPA
TUBO RIGIDO GRIS DE PVC CON MANGUITO
TUBO RIGIDO GRIS DE PVC LIBRE DE HALOGENO
ACCESORIOS TOBOS RIGIDOS GRI DE PVC
TUBO DE ACERO GALVANIZADO
ACCESORIOS DE HACERO GALVANIZADO
CANALETAS
Tipo Cerrada:
Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos.Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.
Tipos Especiales:
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones.La pintura utilizada en este tipo de bandejas es electrostática en polvo,
dándole un acabado insuperable.
Canaletas plásticas:
Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente. Los canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.
Canal salva cables:
Diseñado especialmente para proteger y decorar el paso de cables de: telefonía,electricidad, megafonía, computadores, etc. por suelos de oficinas.Los dos modelos de Salva cables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.La canaleta es un canal montado sobre la pared con una cubierta móvil.
Canaleta decorativa:

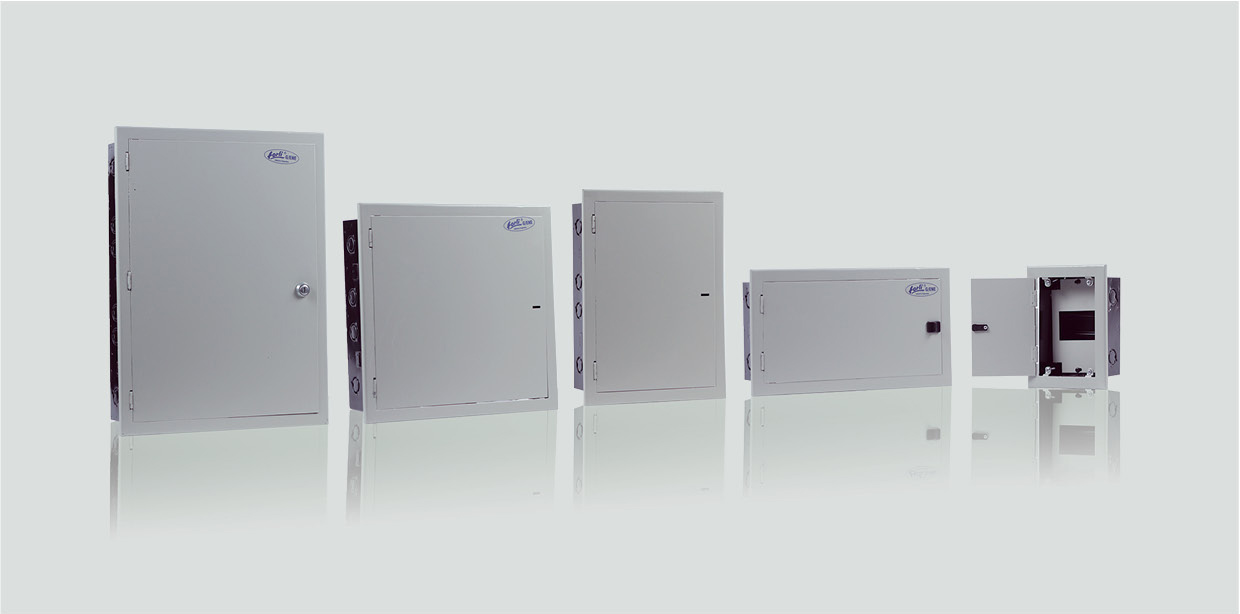

CAJAS Y ACCESORIOS PARA PROTEGER LAS INSTALACIONES ELÉCTRICAS
Una caja e conexión, caja
de junció, caja de
derivación, caja de
empalmes o caja
eléctrica es un contenedor de conexiones eléctricas, por lo general destinada a ocultarlas
de la vista y desalentar la manipulación. Una pequeña caja de conexiones de
metal o de plástico puede formar parte de un conducto eléctrico o cable con funda termoplástica (TPS) del sistema en un
edificio. Está diseñada para su montaje en superficie, se utiliza sobre todo en
techos, debajo de los pisos u oculto detrás de un panel de acceso - sobre todo
en edificios residenciales o comerciales. Un tipo apropiado (como la que se
muestra a la derecha) puede ser cubierto de yeso en una pared (aunque la
ocultación completa ya no está permitida por los códigos y estándares modernos)
o echado en hormigón -
sólo con la cubierta visible.
A veces incluye terminaciones integradas para facilitar
la unión de cables.De forma similar, un contenedor o caja montado en la
pared utilizado principalmente para contener interruptores, bases de enchufes y
el cableado de conexión asociado se denomina empotrable, caja empotrable o caja de mecanismo.
ELEMENTOS DE CONDUCCIÓN
Los mejores conductores eléctricos son metales,
como el cobre, el oro, el hierro, la plata y el
aluminio, y sus aleaciones, aunque existen
otros materiales no metálicos que también
poseen la propiedad de conducir la electricidad,
como el grafito o las disoluciones y soluciones
salinas (por ejemplo, el agua del mar).
Tipos de Cables
Comercialmente hay muchos tipos de
conductores eléctricos pero vamos a ver los
principales y más usados. Abajo tiene imágenes de cada uno.
- Unipolares:
formados por un hilo conductor.
- Multipolares:
formados por más de un hilo.
- Mangueras:
formado por 2 o 3 conductores rodeados de protección.
- Rígidos:
difíciles de deformar.
- Flexibles:
fáciles de deformar.
- Planos:
de forma plana.
- Redondos:
de forma redonda.
- Coaxial:
Tiene un núcleo chapado en cobre, rodeado por un aislante dieléctrico. Un
escudo tejido de cobre rodea la capa aislante, el cual está finalmente unido
por una cubierta de plástico más exterior.
- Trenzado:
consiste en pares de alambres de cobre aislantes, los cuales están trenzados
alrededor del otro.
- Con
aislante: con capa protectora.
- Al
aire:
sin aislamiento.
- Blindados:
Está hecho de uno o más alambres aislantes que están colectivamente adjuntos
por una lámina de aluminio Mylar o tejido trenzado de blindaje.
Tipos de Empalmes
Para unir dos o más conductores eléctricos tenemos varias formas de hacerlo.
Esta unión se llama empalme eléctrico de conductores. Veamos los más utilizados.
